U型阻尼器的構成，包括兩塊約束板，兩塊約束板相對設置；還包括至少一個U型件，U型件包括U型耗能部和連接于U型耗能部的直線部分的兩個連接部；U型件通過連接部固定于兩塊約束板之間。阻尼器能夠承受的變形量大，并且變形在整個U型耗能部內分布均勻，因此阻尼器在大變形下仍具有良好的抗疲勞特性，穩定高。

當阻尼器上下表面發生強制水平相對運動時，U型耗能部在上下約束板的約束作用下，以其彎曲部分的曲率中心為轉動圓心發生連續彎曲變形，因此，該阻尼器中U型耗能部的塑性變形位置將隨變形移動，保證了阻尼器的塑性變形在大范圍內均勻分布，提高耗能部的利用效率，實現大變形下阻尼器的耗能性能穩定。

由于地震時振動的方向具有往復性，因此，阻尼器上下表面發生強制水平相對運動的方向時常發生變化，本實施例中阻尼器采用的組合結構能更好的適應振動方向的不定性。當阻尼器上下表面發生某一方向的水平相對運動時，U型件的U型耗能部能夠在上下約束板表面沿該方向滾動前行，當相對運動反向時，U型件的U型耗能部又能夠沿之前路徑返回初始變形點并以相同方式沿上下約束板朝反向滾動，因此能夠產生往復變形，并且在往復變形下，阻尼器中U型件的U型耗能部的屈服位置隨變形而移動，塑性變形均勻分布，從而達到提高阻尼器的耐受力的技術效果。

U型阻尼器主要優點：

1.阻尼器塑性變形區域隨變形移動，耗能鋼材分布均勻，允許的極限變形大；

2.在中小地震下即可發生屈服耗能，消耗地震能量，為結構提供附加阻尼;

3.布置靈活，配合建筑功能，可以設置在隔墻內，不影響建筑外觀。

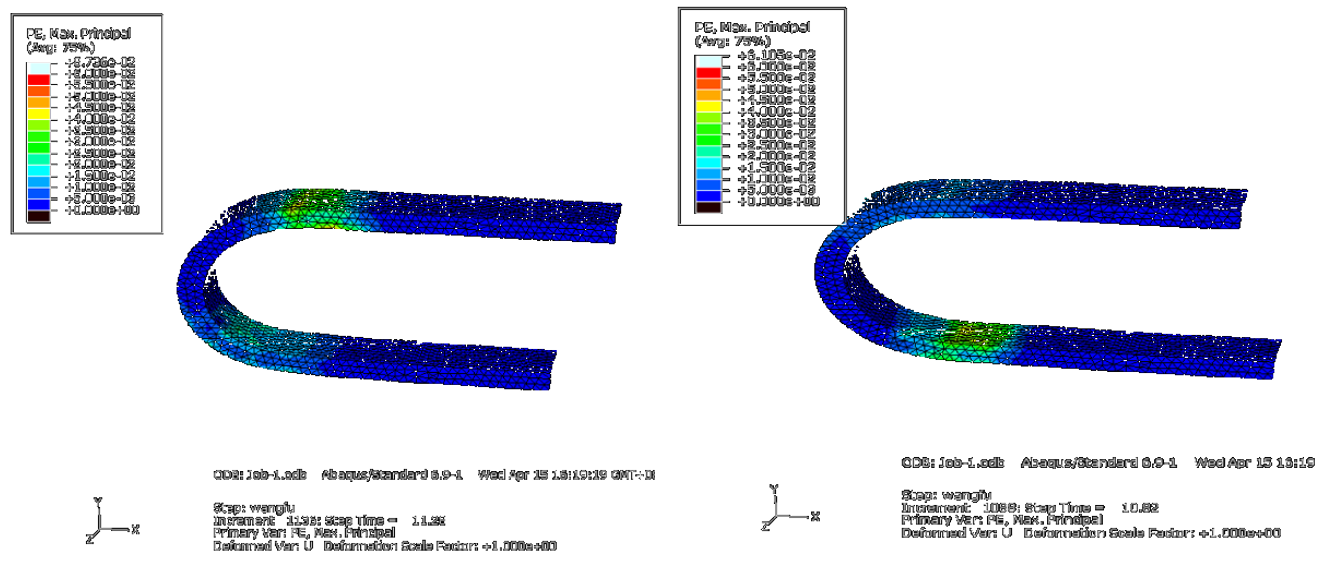

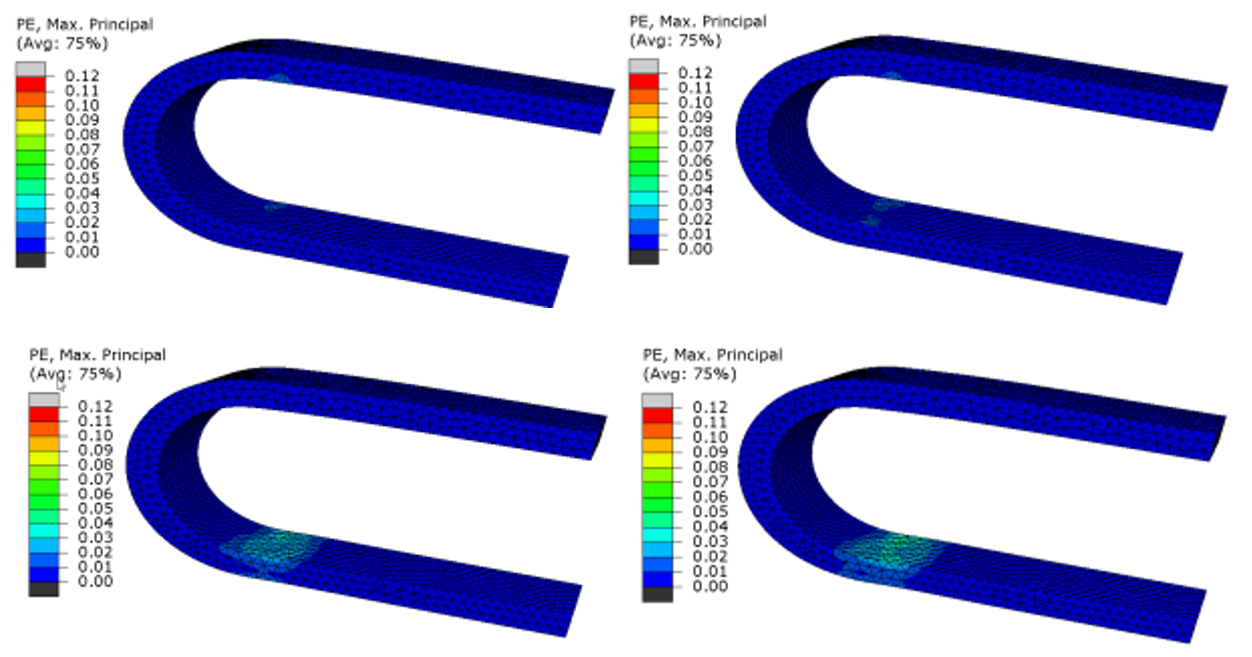

小變形情況下構件塑性應力

大變形情況下構件塑性應力
