近日，生活在鄭州的小伙伴紛紛被一座充滿未來科技感的藝術館建筑——鄭東新區龍湖公共藝術中心圈了粉。
看它通透的落地玻璃多敞亮
看它360度的觀景窗多開闊
看它流線型的樓梯多順暢
看它“輕輕漂浮”在綠丘之上多“輕盈”
鄭東新區龍湖公共藝術中心工程集展示、會議和觀光功能為一體，位于鄭州市金水區，龍湖島東，龍翼四街與龍湖內環路相交處。
建筑地上兩層，首層由規劃展示區、沙盤模型區、會議室、VIP室、及其他輔助空間組成為展廳，首層夾層為辦公室，二層為環形景觀廊，二層屋面為環形觀景平臺，地下兩層由設備用房、儲藏和地下車庫等部分組成，總建筑面積為2萬平米。
它的外形尤似酷炫又新奇的外星大飛船，令人嘖嘖稱奇。
但是在我們工程咨詢設計院的工程師眼里，這艘大飛船滿眼都是難題：
這樣的建筑造型，采用什么樣的結構形式？
結構的變形和穩定如何控制？
大懸挑的舒適度如何評價？
僅有的三個支座抗震如何設計？
通風的窗口開在什么位置？
... ...
觀景環廊僅在內環處設有三個支點，對應的兩支點間內環跨度最大達到41米，已經屬于大跨度結構。而為了達到“漂浮通透”的效果，外立面不出現結構構件，觀景環廊從內環支點處又向外懸挑了8.5米，懸挑端的最大跨度達到了68米，為標準足球場的寬度。

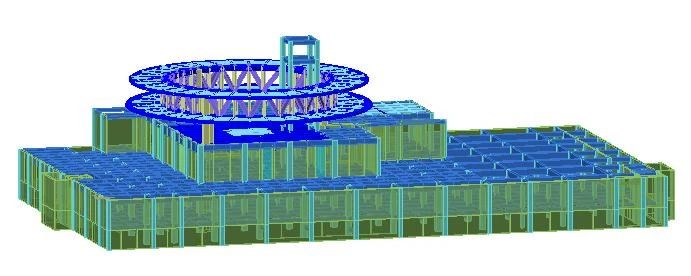

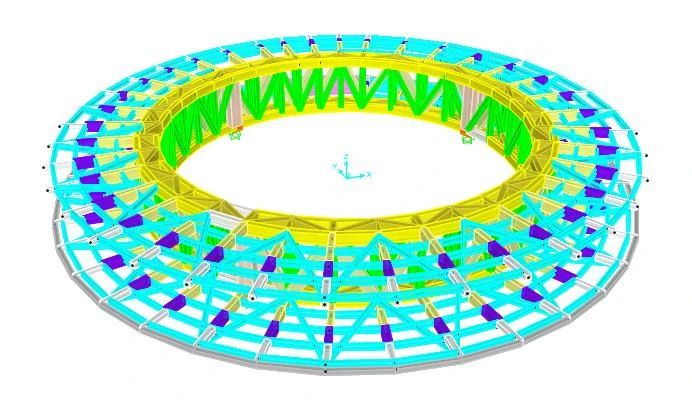

我們的工程師經過多方案對比，最終選擇采用空間鋼結構來實現觀景環廊。在內環設置約1.5米寬、5.9米高的環形空間鋼桁架，鋼桁架下設三個支點，與下部混凝土結構相連。支點處的桁架豎腹桿加粗，直接深入下部混凝土結構當中，既保證了支座的安全性，又將鋼結構的支點巧妙的“藏”了起來，輕松實現漂浮感。環形空間鋼桁架分約36節，根據建筑布置基本均分網格。桁架外側設輻射狀鋼梁懸挑近8.5米，輻射狀鋼梁間設次梁，鋪設鋼筋混凝土板。

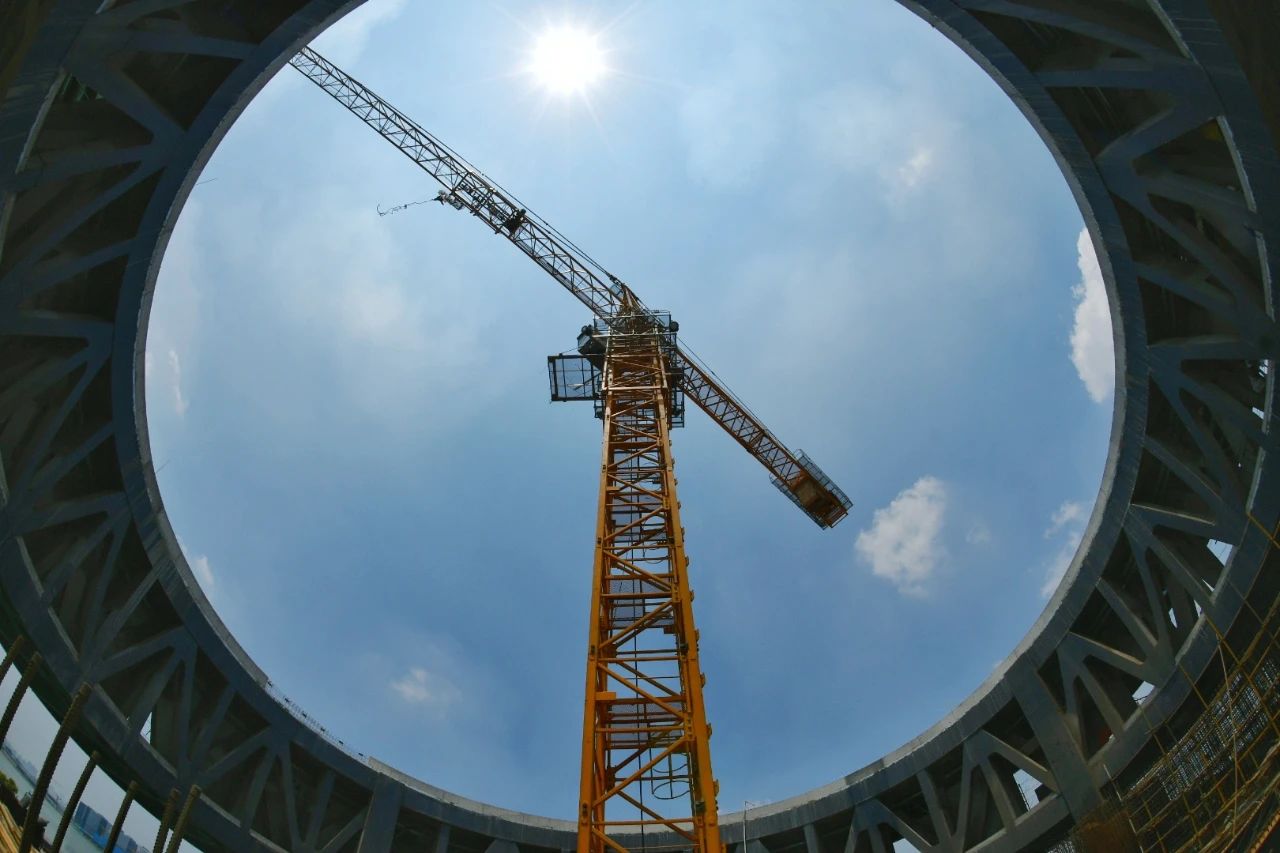

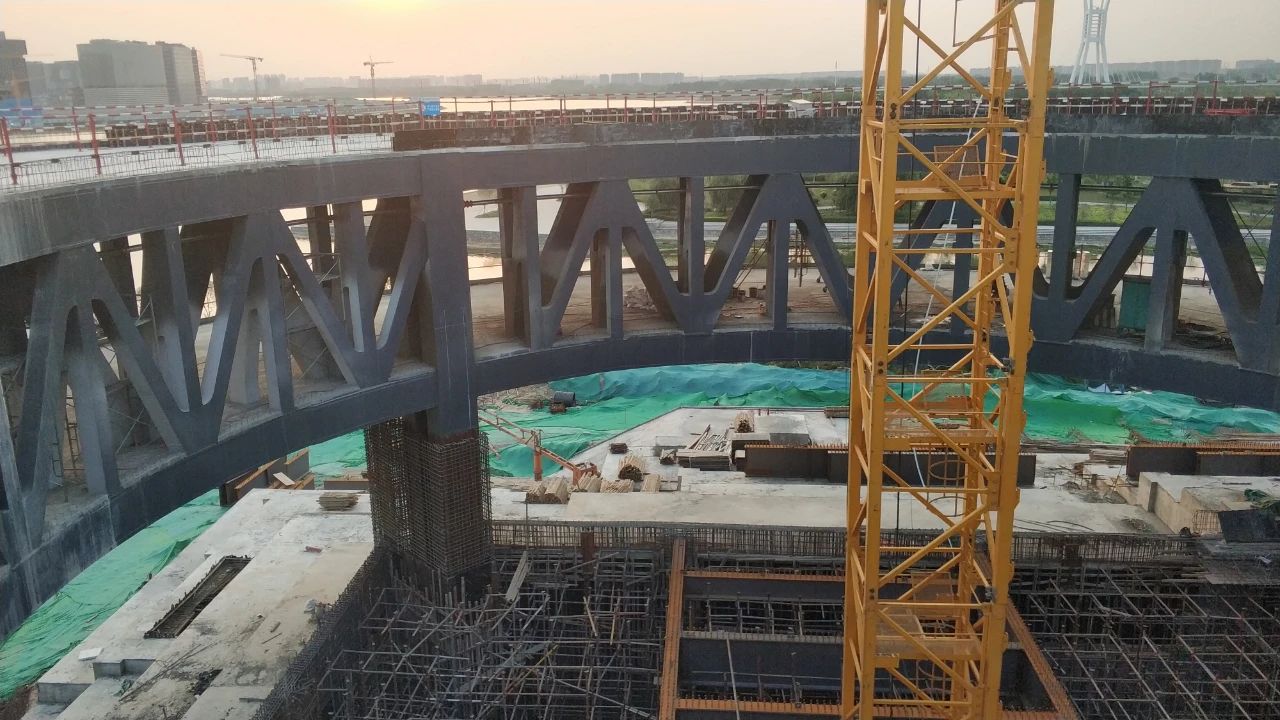

剝開大飛船美麗的外衣，里面是這樣的鋼骨架↓↓↓
這個項目還凝聚了我們多專業工程師的智慧和汗水，并對鋼結構環廊進行了強度和穩定以及節點分析；研究確定了懸挑端的變形限值，完成了變形分析；對不同樓面方案進行了舒適度對比；對環廊支座進行了抗震性能分析等，通過了專家專項論證會，完成了結構和機電的初步設計工作。
在施工過程中，工程師們親赴施工現場，測量了最大跨懸挑端的豎向振動，確認結構的振動舒適度滿足要求。
項目組成員看著落成的龍湖公共藝術中心，看到效果圖變成了現實，驚艷之余，感覺所有付出的辛苦、晚睡的覺、掉的頭發都值了。
這也就是我們作為土木工程師的一點小驕傲和“小確幸”吧！
